气化板

气化板为主储仓料斗的辅助件，接通经过预热的气化风使粉状物料流态化，怎家物料的流动性，解决物料“搭桥”、“架桥”现象。它主要用于电除尘器灰斗侧部、各种粉、粒料储仓料斗侧部、灰库的库底等。

“与您相遇，绝非偶然”，非常感谢朋友在互联网浩瀚的信息中点击进入“义利”网站，如果能为您提供【气化板】方面的技术服务，将是义利人的荣幸！义利机械产品重创新。口碑载道，匠心专注接下来您将看到的是义利气化板技术为您准备的气化板的技术信息，希望对您的选择能有帮助！

气化板视频

气化板介绍

气化板为主储仓料斗的辅助件，接通经过预热的气化风使粉状物料流态化，怎家物料的流动性，解决物料“搭桥”、“架桥”现象。它主要用于电除尘器灰斗侧部、各种粉、粒料储仓料斗侧部、灰库的库底等。

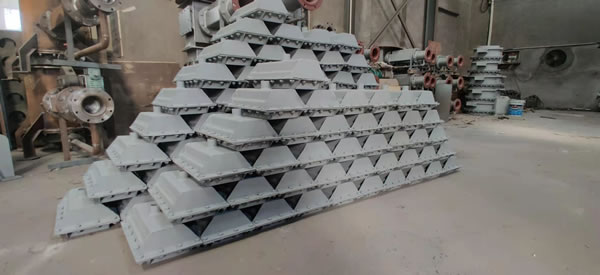

气化板主要有碳化硅气化板和金属箱体经模压成型，内部形成气化腔。气化板之间用耐高温的硅橡胶密封。压缩空气通过装置底部(或侧部)接管引入，透过气化板，均匀地进入料层，使仓斗内物料呈散状态，并充分流化，从而避免物料在料斗内”搭桥”“架桥” 现象，增加物料的流动性。防止物料排料不畅或堵塞，保证生产连续稳定*运行。

用途特点

气化装置、气化槽为中间料仓、灰斗、平底料库、锥底料库的辅助件通常安装在物料贮存库底部、灰斗侧部位等。卸料时，接通经过加热后的压缩空气使粉粒状物料态化，增加物料的流动性能，使卸料通畅。避免搭桥起拱。

槽体为一次成形，采用模压工艺，箱体及连接处保证密封不漏气，外形美观。组装前进行整形调整，消除所有焊接变形及其内应力，保证其底面及法兰连接面光滑平直；

气化板具有良好的透气性和耐磨性，槽体表面采用酸洗镀锌。抗氧化不易生锈，气化板与箱壳采用耐高温封胶组装。

(1)根据设计长度L确定端盖板数量.

(2)根据设计长度L确定库底斜槽布置组合.

(3)另可根据用户要求提供各类气化槽、气化箱(含圆形)等装置.

结构原理：
气化板、气化槽主要由态化硅气化板和金属箱体组成，金属箱体经模压成型，内部形成气化腔。气化板之间用耐高温的硅橡胶密封。压缩空气通过装置底部（或测部）接管引入，透过气化板，均匀地进入料层，使仓斗内物料呈松散状态，并充分流化，从而避免物料在料斗内“架桥”“搭桥”现象，增加物料的流动性，防止物料排料不畅或堵塞，保证生产连续稳定*运行。

气化装置安装：
1、气化槽在安装前，应检查气化板有无破损，如有，则应拆卸更换；
2、在料斗相应安装位置处开孔380X230；
3、安装气化板装置前，先将压板拆下；
4、将压板在料斗相应位置采用连续焊接好，焊角高等于料斗壁厚；
5、等压板冷却后，再将气化板装置于压板用螺栓均匀拧紧；
6、连接进气管。
气化槽安装
1、气化槽安装前，应逐条检查气化槽，观察气化板有无破损，如有，则应拆卸更换；端面法兰有无变形情况，否则应进行调校；
2、用压缩空气吹扫气化槽内腔，清除杂质，确保内腔清洁；
3、根据气化槽长度不同，进行分类堆放；
4、在灰库底部按气化槽布置平面图沿下料口呈辐射状划分布置线；
5、安装气化槽支架；
6、将对应长度的气化槽逐条连接，气化槽两端面法兰间应加石棉橡胶垫片，并均匀加涂硅橡胶，确保端面连接处密封不漏气；
7、在各分支气化槽谅解完毕后，两端加封堵板；
8、分别连接各个气化槽的进气管：根据图纸要求，在气化槽对应位置现场开孔，开孔时应注意保护气化板不能被戳坏，然后将进气管于槽体现场焊接密封；
9、将气化槽于安装支架现场焊接；
10、启动风机，检查气化槽的密封性，应使气化风均匀地从气化板上透出，气化槽端面法兰间、气化板搭接处等应均无漏气现象。

气化板技术参数：
1、气化空气量：0.17Nm³/min块（150X300mm）
2、气化板孔隙率：37.9％
3、气化板密度：2.22g/cm3
4、透气孔：41-56μm
5、抗压强度：67.7MPa
6、抗折强度：27.3MPa
7、气化板材质：SiC
8、透气性：0.8m3／m2·min（压力2kpa）
9、透气度：3.6-10.0m³/min2·h·mmH2O
10、耐温：>400℃
11、气化板气源接口尺寸：DN25
气化板气化槽尺寸：QHB150X300mm、QHB150X600mm、QHB150X900mm、QHB300X900mm、QHB300X600mm等（尺寸可按需定做）
