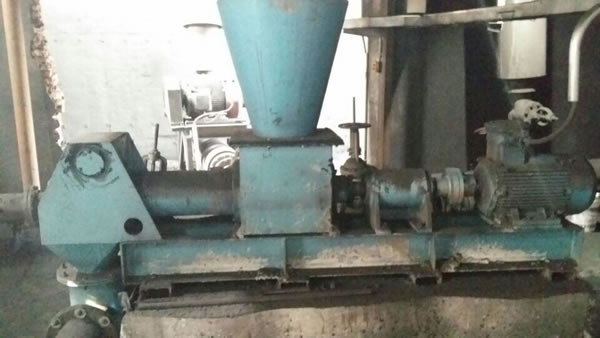

螺旋输送泵现场视频

螺旋输送泵简介：

       螺旋输送泵是压送式气力输送的一种供料设备，可用于输送水泥、生料、煤粉、飞灰等粉状物料，输送距离达 200m，压缩空气压力为 0.2～0.4MPa。

螺旋输送泵工作原理：
     气力螺旋泵与悬臂型螺旋气力输送泵的主要区别是螺旋轴采用了两端支承，消除了螺旋在出料端的摆动现象，减少了套筒和螺旋的磨损，并取消了出料口阀门。为了防止物料进入轴承内，向轴承内通入压缩空气，形成气封。
螺旋输送泵参数：
连续定量喂料、锁风、并可抽真空。

螺旋输送泵适用条件：
气力输送系统压力 ≤0.25MPa 。
物料细度： 50-200 目之间。
水份 ≤1.0% 。
压损 ≤30kPa
温度 ≤ 200℃
适用行业：电力、冶金、水泥、化工等行业的粉状物料。

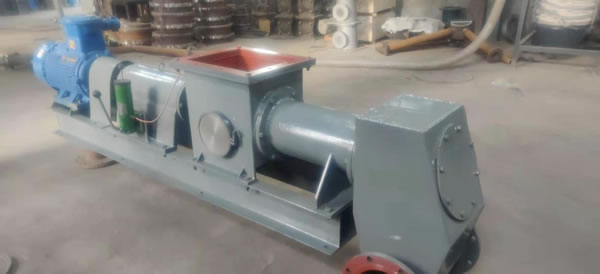

螺旋输送泵结构：
气力螺旋泵由下支座、挡水板、泵体、上支座、传动机构、机座等部件组成。
主要结构：
1）泵轴采用优良钢管，两端用圆形钢板封住管口，封板面经专用车床加工并钻配与上下轴连接的螺栓孔，为防止枪支特加设定们销。
2）螺旋形叶片，经专用模具压制成形，用专用靠模工装将叶片焊接在泵轴上，保证了叶片的垂直度和叶片之间间距，叶片焊好并整形后用专用车床加工外圆，粗加工尺寸要求±0.1mm。
3）上下轴头用优良碳钢加工成整体，加工后的轴头有互换性，无论装在哪个泵上，使用效果都一样（同类规格），耐用不会产生泵体运行中的不同心，更加方便用户以后的更换。
4）下支座采用整体式铸铁轴承座，并在里面装聋作哑有滑动轴承加上滚动轴承，密封采用橡胶骨架油封，密封性能好，不漏油，不渗水。下支座与底板用铰链连接，可上下摆动以减少泵体抄许不同心。
5）驱动装置采用卧式齿轮减速机，传动功率大、扭矩性能好，长时间工作不漏油。

螺旋输送泵特点：
1、整个传动轴采用单悬辟支承,轴承没有在物料经过面，避免了物料挤压轴承座。
2、整个轴承座里外层采用整体油冷，外层采用循环水冷却，降低了轴承运行时的温度从而有效的保证了整套设备的可靠运行。
3、整个螺旋叶片用硬质合金制成，经表面硬质处理，有效的降低了叶片的磨损，延长了叶片的寿命。
4、出料方式结合了*射流器，使运行时混合箱压力大大降低同时降低了输送泵本体的电机功率，使物料输送混合更加均匀。
5、锁气方式采用三级锁气结构：甲等为变螺距机械锁气，二级为可调料柱锁气，三级为板式止回锁气。透彻解决了气向上串的问题增大了输送能力。

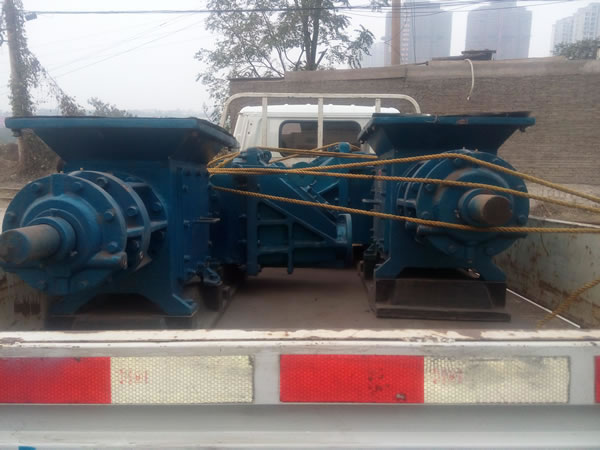

螺旋输送泵发货
