空气输送斜槽

空气输送斜糟介绍：

XZ型空气输送斜糟适用有于输送水泥等易流态化粉状物料，对粒度大、水分多、流态化性能差的物料不宜使用。本槽以高压离心风机（9-19型）为动力源，使密闭输送斜槽中的物料保持流态化向倾斜向下的一端缓慢的流动。本机主体部分无传动部件，密封操作管理方便，启动.停车容易，工作噪声小，不需要润滑，几乎不需要维修，设备重量轻，电耗少，输送能力大，容易改变输送方向，采用新型涂沦透气层等优点。
斜槽由上下两槽构成，中间用特制的耐磨化纤物作为透气层将上下两槽隔开。此透气层比老式斜槽透气布寿命成倍提高。当高压空气进入下槽并穿过透气层进入时，使上槽的物料成流态状，在重力作用下流动而达到输送的目的。

空气输送斜糟工作原理

空气输送斜槽利用气流沿管路输送散粒物料的装置。有吸送式、压送式和混合式三种。其工作原理是利用气流的动能使散粒物料呈悬浮状态随气流沿管道输送：

①吸送式。抽风机启动后，整个系统呈一定的真空度，在压差作用下空气流使物料进入吸嘴，并沿输料管送至卸料处的分离器内,物料从空气流中分离后由分离器底卸出,气流经除尘器净化后再经消声器排入大气。优点是供料简单，能从数处同时吸取物料。但输送距离短，生产率低。密封性要求高。

②压送式。鼓风机将空气压入输送管，物料从供料器供入，空气和物料的混合物沿输料管被压送至卸料处,物料经分离器后卸出,空气经除尘器净化后排入大气。特点与吸送式相反,可同时将物料输送到几处,输送距离较长，生产率较高，但结构复杂。

③混合式。为上述两种形式的组合。

提醒您:该装置对粒度大、水分多、流态化差的物料不宜使用!

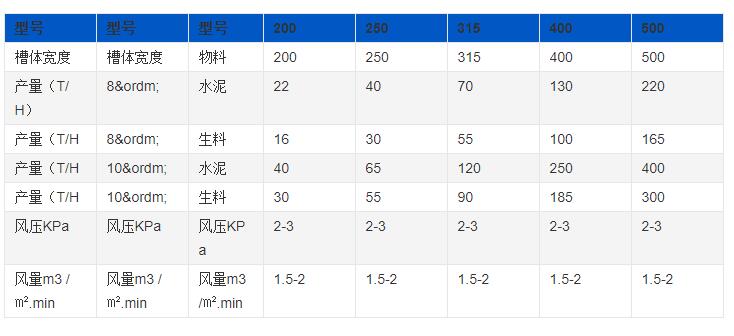

空气输送斜糟技术参数：

空气输送斜糟安装：

1、一般直线输送安装进出料向下倾斜6--10度，上下槽体及各槽衔接处做到切实可靠的密封（可加垫）；
2、需转弯用90度弯（分左右）；
3、需分岔用三通槽或四通槽并在分岔后加载气阀。以控制流态化物料的流向，保证物料“充气”用风，停用段则能减少风量耗费；
4、输送线过长或分岔后的下槽体侧面再加风机；

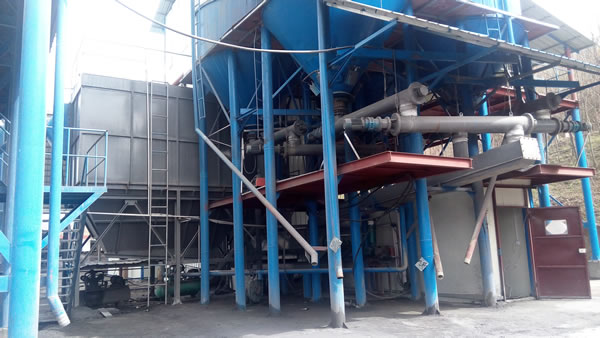

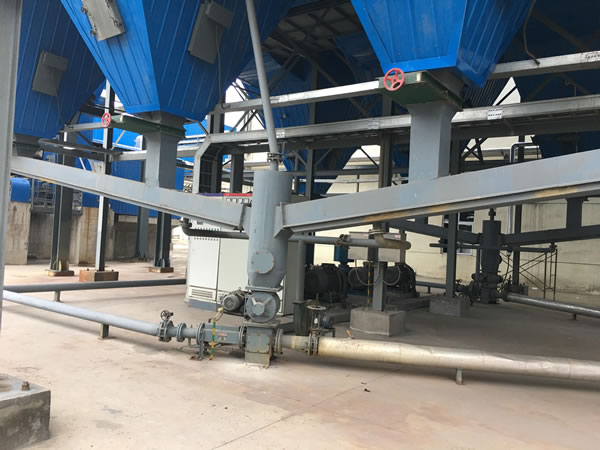

空气输送斜槽现场案例：
