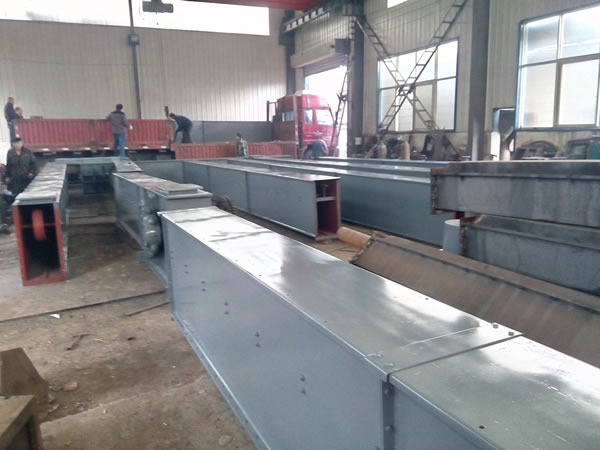

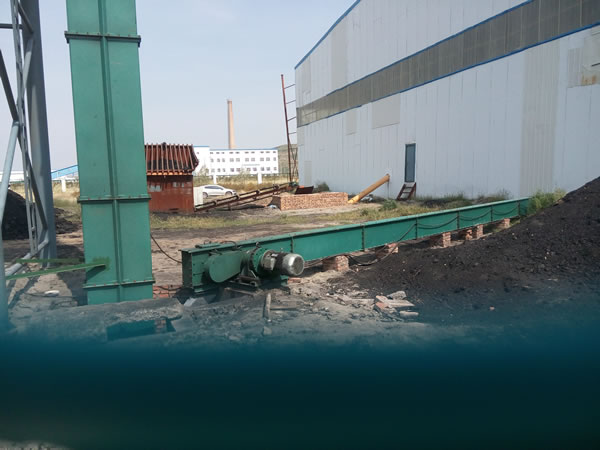

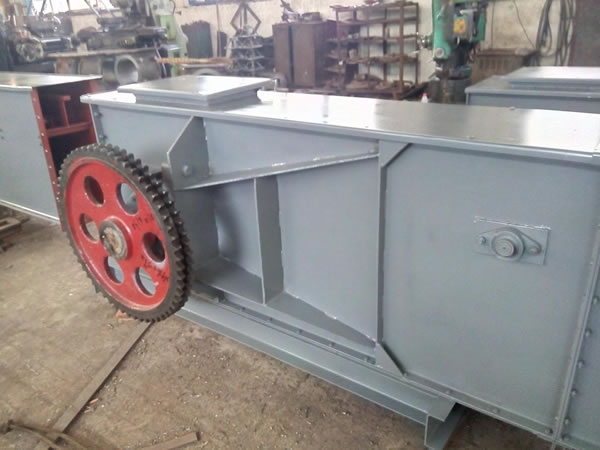

FU链式输送机

FU链式输送机介绍

FU系列链式输送机是我厂引进技术生产的一种用于水平(或倾斜≤15°)输送粉状、粒状物料的设备，本产品设计合理，结构新颖，使用寿命长，运转可靠，节能*、密封、*且维修方便。其使用性能明显优于螺旋输送机及其他设备是一种较为理想的新型输送设备，广泛应用于建材、化工、建筑、火电、矿山等行业。

FU链式输送机工作原理
  FU输送机的输送原理：散料具有内摩擦和侧压力的特性，它在机槽内受到输送链在其运动方向的拉力，是其内部压力增加，颗粒之间的内摩擦力增大，在水平输送时，这中内摩擦力保证了料层之间的稳定状态，形成了连续的整体流动。当料层之间的内摩擦力大于物料与槽壁之间的外摩擦力时，物料就随着输送链一起向前运动。当料层高度与机槽宽度的比值满足一定条件时，料流失一定的。

FU链式输送机主要特点
1、输送能力大，*的输送机理允许在小容量空间内输送大量物料，输送能力达500m3/h。
2、输送能耗低,借助物料的内摩擦力,变推动物料为拉动,使其与螺旋输送机相比节电40-60％。
3、密封和*，全密封的机壳使粉尘无泄漏，保护环境，操作*，运行可靠。
4、使用寿命长，用合金钢经先进的热处理手段加工的输送链，其正常寿命＞2年，链上的滚子寿命＞1年。
5、工艺布置灵活，可高架、地面、或地坑布置，可水平或爬坡（＜15°）安装可灵活多点进、出料。
6、使用费用低，节电且耐用，维修率很 低，能确保主机的正常运转，以增加产出，降低能耗，提*益。

输送的物料
  该设备适用于输送的物料有水泥、黄沙、石灰石粉、煤粉、焦炭粉、粉煤灰、石粉等粉粒物料。

设备型号和技术参数
（一）设备选用
正确合理地选型和正确合理地使用保养才能充分体现出先进设备的优良性能，下面就如何合理的先型谈几点意见，供用户选型时参考。
1.链速的选择
用户应根据物料的状态，先选择适当的链速诸如磨琢性强的物料 `温度高的物 `物料中粗大颗粒比例较多的，及料粒大的物料宜选 用慢速。对于水泥和生料的较适链速可参照表2一2来选择，其它与水泥性能和状态相近的物料也可参照 此表选择。
2机型的选择
链速确定后，即可根据输送量选定较适合型 。每种机型 都有较适输送 量（参见表1）。在各机型 的选择 表(4~7 )中还示出了较大输送 量 `较大输送 长度和动力的选择。需 指出，在同样输送 量下，选择 较大机型 可使链速降低，从而延长使用寿 命，但输送 量也不宜太小，如实际量低于该机输送 量30%以上时，使用时会发生料层过薄，造成空转，反而增加磨损。
3 动力的选择
选择机型后,可根据输送量,输送长度和工艺布置状况参照表4~7选择动力和按照后而章节″八″选择驱动装置（分×1 、×2制和左 、右装等）的配备形式。
  4 进出料口的选择
 各进出料口的尺寸已在后面图2中示明,用户可根据需要进行选择,选择时需注意∶①对于流动性差或湿度大的物料,一般不宜采用上进料口,以免进料不畅。②由于工艺布置的限制, 当一只进料口离尾轴较近（不能保证较小距离∪min）时,一般不宜采用上进料口。③
 本机可用多个进料口,此外还可根据用户需要,提供带闸出料口。

（二）注意事项
1输送物料的粒度应符合表1中的规定。
2物料温度在60°-120°时，宜选用耐温型滚子链条，并选用较慢链速。物料温度超过120时，请与本公司技术科联系。
3倾斜≤15°输送时，输送量将减少，其实机输送量为表4、5、6、7∨中查得的数值再乘折扣系数＜＞，＜＞参照克所示，当倾斜角＞4°时，需采用倾斜型链条（订货时在合同中注明）。

FU链式输送机技术参数
