气力提升泵

气力提升泵用于将能充气流化而不发生离析现象的粉状物料通过垂直管道输送到相当高度的料器分离器或料仓中，在连续输送的工矿想，产量可达200T/h，高度可达60米，广泛应用于建材、化工等行业，用来输送水泥、生料、化肥、煤粉、铝镁粉等粉状物料的低压气力输送设备。

地区的粉体材料输送业界伙伴，您好。义利公司感谢您于广袤信息空间中的此次访问。钻研激发技术潜能，释放企业强大竞争力。针对您在粉体材料输送领域的潜在需求，我们愿以深耕行业多年的技术积淀，特别是在气力提升泵系统方面的资深见解，为您提供坚实的技术支持。革新梦想，创新实现！公司崇尚创新，步履稳健。加大技改，企业腾飞之翼，以下内容凝聚了我司技术核心团队的智慧，系统性地展示了气力提升泵的技术脉络，供您审阅研判，以期不负信任。

气力提升泵介绍：

气力提升泵用于将能充气流化而不发生离析现象的粉状物料通过垂直管道输送到相当高度的料器分离器或料仓中，在连续输送的工矿想，产量可达200T/h，高度可达60米，广泛应用于建材、化工等行业，用来输送水泥、生料、化肥、煤粉、铝镁粉等粉状物料的低压气力输送设备。气力提升泵输送物料的特点是利用物料的特点是利用物料的自动补偿，来进行垂直输送物料的。

气力提升泵工作原理

气力提升泵相当于一台低压流态化仓罐，提升泵的上部为泵体，下部为气化室，中间隔有多孔透气板。一次风出口装有喷嘴，对准输料管：输料管下部出口装有膨胀仓，二次风与气化室相连，透过透气层，将灰吹起形成瘫态化状态;输送的物料随来自喷嘴的压缩空气流通过提升管向上输送。其风量由球阀来调节，气源由罗茨风机供给。打开气源阀门给气力提升泵进风管供气，同时调节流化气风管上的球阀，使物料在提升泵下部的流化仓内充分流化，这时当供给进风管的气源压力达到额定值时，由喷嘴高速喷出的空气流产生的牵引力引导已被流化的粉状。

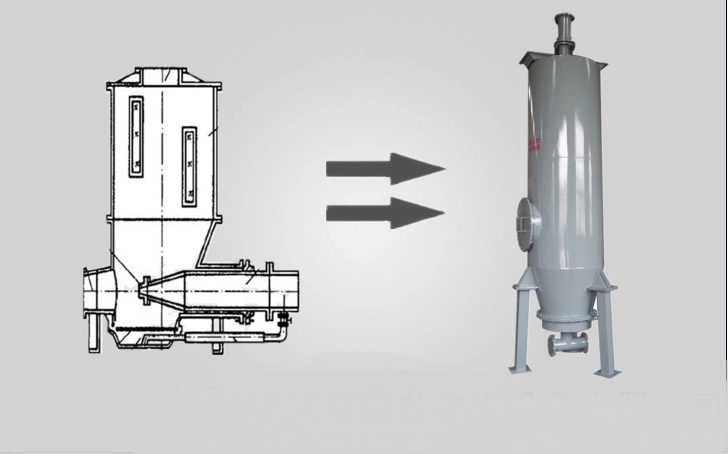

气力提升泵结构：
气力提升泵系统由TL型气力提升泵、气力提升管、料气分离器、罗茨鼓风机等组成。

气力提升泵安装

1、气力提升泵安装的地坑应留有充分的空间,每边距泵体距离不小于1.2米，以便于操作和维护。

2、气力提升泵安装时应保证泵体垂直误差每米长度小于5毫米，各连接法兰间垫入3毫米橡胶垫或石棉垫，不得有漏气。

3、罗茨鼓风机与泵体之间的距离尽量不超过5米。

4、罗茨鼓风机的配电盘和U型压差计的安装位置应便于操作，观察。

5、气力提升泵配有多种形式。规格的喷嘴。喷嘴与输料管之间的距离H。可依输送高度与输送量等工艺参数在80-200毫米范围内调整。为调整操作方便，初次安装时可选装口径φ100毫米的喷嘴。喷嘴距离H可选定150毫米，调试时逐步调整。

6、气力提升泵的输送管道其重量不得作用于泵体,应在不同高度敷设管路支架。

7、安装.调整时应保证喷嘴与输料管同心，逆止阀应经常检查维护，确保开关灵活。

8、罗茨鼓风机的出口应避免安装阀门，如安装阀门，阀门必须处于常开位置。物料沿着泵体中心的输送管及外接的管道提升至所需高度。

9、气力提升泵的料气分离器的排气孔应加防雨设施，避免受潮或进水。

气力提升泵操作

1、开机前应检查各连接部位不得有漏气现象,阀门应全部开启,严禁关闭阀门启动风机。

2、气力提升泵在初次投产时应根据输送工艺调整和更换调整不同型号的喷嘴和喉嘴距离，使各项性能达到较佳，以便于经济运行。

3、气力提升泵的流化风量，应根据实际需要确定，参考风量：流化风量占总风量的5%左右，流化箱的气量分布，从中心到圆周的比例为5：3：2，即中心大，圆周小。

气力提升泵规格型号与技术性能

型号	输送能力	风量	需风压	电机功率
型号	t/h	m3/min	KPa	KW
TL100	6--18	10	20--60	5.5--30
TL150	20-36	20-30	20--60	11--45
TL200	36-50	40-70	20--60	18.5--90
TL250	50-90	50-80	20--60	30--110
TL300	90-150	65-90	20--60	45--132
TL350	100-200	90-150	20--60	70--220
