低压气力输送系统

低压气力输送系统介绍：

气力输送又称气流输送，是利用气流的能量，在密闭管道内沿气流方向输送颗粒状物料，是流态化技术的一种具体应用。气力输送装置的结构简单，操作方便，可作水平的、垂直的或倾斜方向的输送，在输送过程中还可同时进行物料的加热、冷却、干燥和气流分级等物理操作或某些化学操作。与机械输送相比，此法能量消耗较大，颗粒易受破损，设备也易受磨蚀。含水量多、有粘附性或在高速运动时易产生静电的物料，不宜于进行气力输送。

气力输送主要特点

气力输送是输送量大，输送距离长，输送速度较高；能在一处装料，然后在多处卸料。

根据颗粒在输送管道中的密集程度，气力输送分为：

①稀相输送：固体含量低于1-10kg/m3，操作气速较高（约18～30m/s），输送距离基本上在300m 以内。现成熟设备料封泵来说，输送操作简单无机械转动部件，输送压力低，无维修、免维护。

②密相输送：固体含量10-30kg/m3或固气比大于25的输送过程。操作气速较低，用较高的气压压送。 现成熟设备仓泵，输送距离达到500m 以上，适合较远距离输送，但此设备阀门较多，气动、电动设备多。输送压力高，所有管道需用耐磨材料。间歇充气罐式密相输送。是将颗粒分批加入压力罐，然后通气吹松，待罐内达一定压力后，打开放料阀，将颗粒物料吹入输送管中输送。脉冲式输送是将一股压缩空气通入下罐，将物料吹松；另一股频率为20～40min-1脉冲压缩空气流吹入输料管入口，在管道内形成交替排列的小段料柱和小段气柱，借空气压力推动前进。

③负压输送：管道内压力低于大气压，自吸进料，但须在负压下卸料，能够输送的距离较短；优点：设备投资、负荷较小。缺点：运行流速高，管道磨损严重，磨损出现漏洞无法察觉。

在水平管道中进行稀相输送时，气速应较高，使颗粒分散悬浮于气流中。气速减小到某一临界值时，颗粒将开始在管壁下部沉积。此临界气速称为沉积速度。这是稀相水平输送时气速的下限。操作气速低于此值时，管内出现沉积层，流道截面减少，在沉积层上方气流仍按沉积速度运行。

在垂直管道中作向上气力输送，气速较高时颗粒分散悬浮于气流中。在颗粒输送量恒定时，降低气速，管道中固体含量随之增高。当气速降低到某一临界值时，气流已不能使密集的颗粒均匀分散，颗粒汇合成柱塞状，出现腾涌现象，压力降急剧升高。此临界速度称噎塞速度，这是稀相垂直向上输送时气速的下限。对于粒径均匀的颗粒，沉积速度与噎塞速度大致相等。但对粒径有一定分布的物料，沉积速度将是噎塞速度的2～6倍。

一、 低压稀相气力输送系统主要应用与粉状物料的中近距离输送（10-260米）的输送，物料比重不超过2.0。

应用范围包括：

1. 用于水泥输送做库倒库或水泥库倒包装库的输送。

2. 用于生料库倒窑头仓的输送

3. 应用于水泥库的均化系统

4. 应用于火力发电厂除尘器收集粉煤灰的输送

5. 用于火力发电厂锅炉脱硫系统石灰石的输送

6. 其他粉状物料的输送

二、系统特点:

1 、结构简单，运行可靠

低压气力输送泵的喷射装置利用独特设计的喷嘴，形成高速射流，将物料及输送气体均匀混合，并将物料送入到输送管内，利用气力压差使物料沿管道送到受料目的地。整体结构简单，只有罗茨风机为转动部件，因而运行较为可靠，?根据进料方式可分为料封泵和喷射泵

2 、输送稳定

由于采用连续输送粉体，采用稀相设计，由此显示输送更平稳，本身基本上不存在堵管理象。?

3 、操作简单

本体控制只需“启动”和“停机”操作，不需要人工值守，只需巡视。由于连续输送泵工艺系统简单，所配置的控制系统逻辑关系也随之简单。

4 、磨损小、使用寿命长

由于采用连续输送，管内流速较低且恒定，因而磨损小，整个系统设备及管道使用寿命长。

5 、布置方便灵活

连续输送泵可以根据系统具体情况，管道可以水平、垂直、斜上布置，满足工程千变万化的布置要求。

6 、全密封输送，满足自身一举中及工程对所输物料的品质要求

由于采用低正压、全密封输送，外界物质不能进入管内，因此不会引起所需物料性质的任何改变。

7 、对气源的品质要求不高

由于采用了连续输送的形式，加之输送动力气源一般采用罗茨风机，因此动力气源一般不需设立净化系统，只对气量和压力有一定的要求，可使用独立气源或工程中常用的压气站气源（集中气源）。

8 、系统可靠性高

由低压喷射泵组成的低压气力连续输送系统，具有其它任何气力输送设备组成的输送系统无法达到的可靠性。这是由于：

● 低压连续输送系统一般采用罗茨风机，罗茨风机的高可靠性决定了系统的可靠性。

● 由喷射泵组成气力输送系统，一般设备数量和种类都较少，使得整个系统简洁可靠。

● 连续输送压力平稳，无任何冲击荷载。

● 设备本体简单，无常规气力输送工艺中阀门的频繁动作，设备故障率大大降低。

9 、经济合理，造价低，系统运行费低

由低压喷射泵组成的低压连续气力输送系统，由于具有上述特点，因而同时具有造价低、运行指标优越的特点。所以，本系统的优越性：不仅在工程上马时体现其投资省，更在于以后的运行使用过程中将不断体现出较低的运行维护费用！

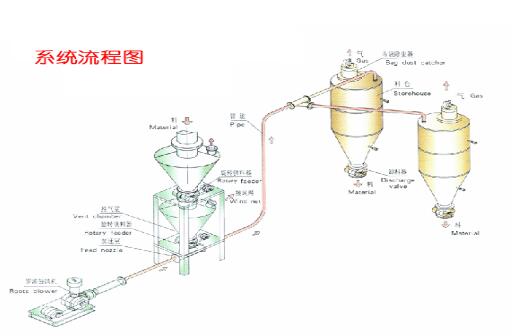

三、 系统组成：

罗茨风机：型号由用户现场实际而定。

低压气力输送泵根据用户实际情况可选用料封泵或喷射泵。
