料封泵喷嘴的结构设计和布置

    料封泵喷嘴将空气或空气与物料混合体导入空气喷嘴。喷嘴将空气的压力能转化为空气的动能，利用空气流的引射作用在喷嘴的出口附近造成局部负压，将物料吸入输送管道，并在扩压管中将空气动能转化为压力。

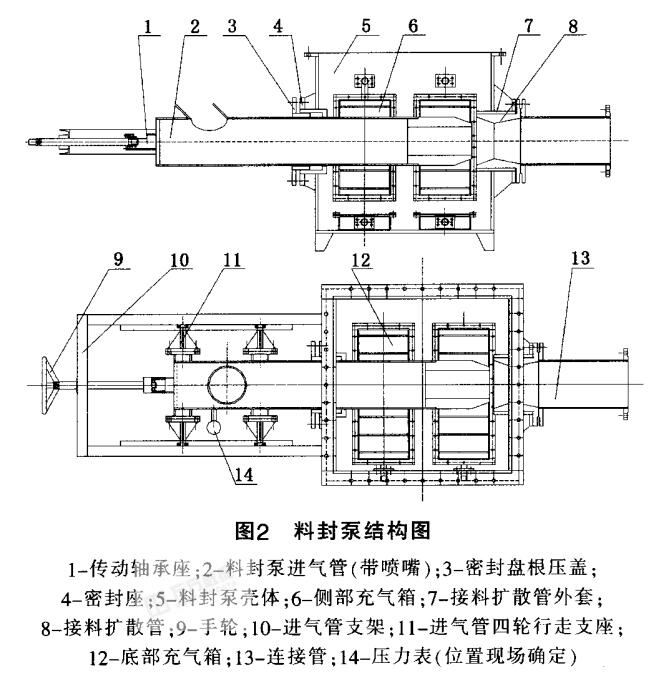

    义利公司对于料封泵往复移动的喷嘴部分，采用了上下均有的4轮支撑结构，使喷嘴上下左右四个方向均可校准准确定位。当其向后移动时，可保持*线水平，垂直位置也几乎不变，这样可以保证停送状态下，喷嘴椎体部分与接料管的接口圆锥部分紧密结合，防止漏料。同时在工作时喷嘴喷出的射流，几乎位于扩散管*位置，有效提高了料封泵正常稳定的工作。
    喷嘴部分的前后移动，通过旋转梯形螺纹丝杠来完成，并在丝杠与进气管的链接上采用轴承连接结构，减小了旋转阻力，保障只需一人就可非常容易地移动带喷嘴的进气管部分。另外，为了更换扩散管方便，增加了一个连接管。同时为了便于气体加速，扩散管前段需安装大于2米的直段。
