508压力真空释放阀在安装库顶的作用

508压力真空释放阀在安装库顶的作用

    首先义利小编提醒用户真空压力释放阀是安装在灰库的顶部的，当料仓内压力温度不正常时，自动调节仓内压力及温度，保护料仓不受过高或过低的压力影响。炎热的夏季安装压力释放阀会对灰库在进气、排气超压、温度忽高忽低不能正常工作的情况下保证输送系统的平稳运行。我公司生产的压力释放阀正负压通用，是您保证储灰库*有效运行的一种的保护装置。

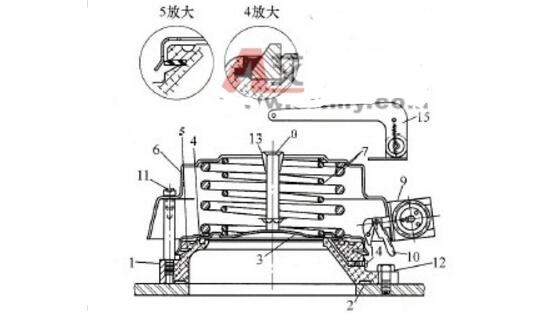

压力释放阀图示结构：
1-安装法兰；2-密封垫；3-膜盘；4-密封垫；5-密封垫；6-外罩；7-弹簧；8-动作指示杆；9-报警开关；10-手推复位杆；11-螺栓；12-螺栓；13-衬套；14-放气塞；15-扬旗杆。
压力释放阀的开启压力、关闭压力、开启时间及释放口径为主要特性参数，这些参数决定了压力释放阀的动态特性，并为正确选用压力释放阀提供了依据。

    开启压力是指释放阀的膜盘跳起，油连续排出时，膜盘所受到的进口压力。在OLTC油室内部发生故障时，压力急剧上升，释放阀膜盘所受的压力达到或超过开启压力，膜盘开启时间应不大于2ms。带有机械信号标志的释放阀开启后，标志杆应明显动作。释放阀关闭时，标志杆仍应滞留在开启后的位置上，然后手动复位。装有信号开关的信号接点应可靠地切换并自锁，然后由手动复位。

　　关闭压力指的是释放阀的膜盘重新接触阀座或开启高度为零时，膜盘所受到的进口压力，即通过密封装置的泄露停止时的压力。关闭压力值约为开启压力的半值。在OLTC正常变换操作时，油室内部工作压力不应超过释放阀的关闭压力。否则，压力释放阀的压力释放可能缓慢进行，发出“嘶嘶”的泄气声音，此时动作指示杆会稍微凸起，扬旗杆或报警开关可能不动作。

压力释放阀工作原理
　　压力释放阀是用螺栓固定在变压器油箱上部。由密封垫圈密封保证绝缘油不渗漏。压力释放阀内部主要是通过两个弹簧对膜盘施加压力，膜盘通过两个密封圈密封。

　　当变压器内部发生故障时，产生大量气体时，绝缘油对膜盘上的压力大于弹簧压力时，达到开启压力时变压器油排出，变压器内部压力迅速降低到正常值。膜盘受弹簧的压力回复到原来位置，压力释放阀开启时间不大于2ms。

　　阀压力释放时：当贮仓或灰库内压力增长到阀选定的压力值时，仓内压力克服阀座盖重量，将阀盖从阀座上举起，同时压力释放，直至贮仓或灰库内压力降到与阀所选定的压力值相同时，阀盖再回到正常位置。

　　阀真空释放时：当贮仓或灰库内压力低于大气压时，在贮仓或灰库内产生真空，当真空值降到与阀选定的真空值时，由于大气压作用到隔膜上，举起真空环到浮动位置，此时空气进入贮仓或灰库内，直到其内部真空值小于选定值时，真空环回到正常位置靠在隔膜上。

如今气力输灰灰库设备行业大大小小公司以及阀门厂家很多，而制造标准型压力真空释放阀却是很少。义利公司生产的真空压力释放阀产品，可使用在气力输送（稀相、浓相输灰）的灰库上，防止压力过高，对贮藏器及输送设备造成破坏性的后果。安装时只需按照设备上的标志（箭头），垂直焊接安装在预先开好孔的φ508/φ408/φ308mm库顶上即可。但要保证焊接牢固，不留夹渣、砂眼等缺陷，以防止发生漏灰现象，造成不必要的环境污染。
